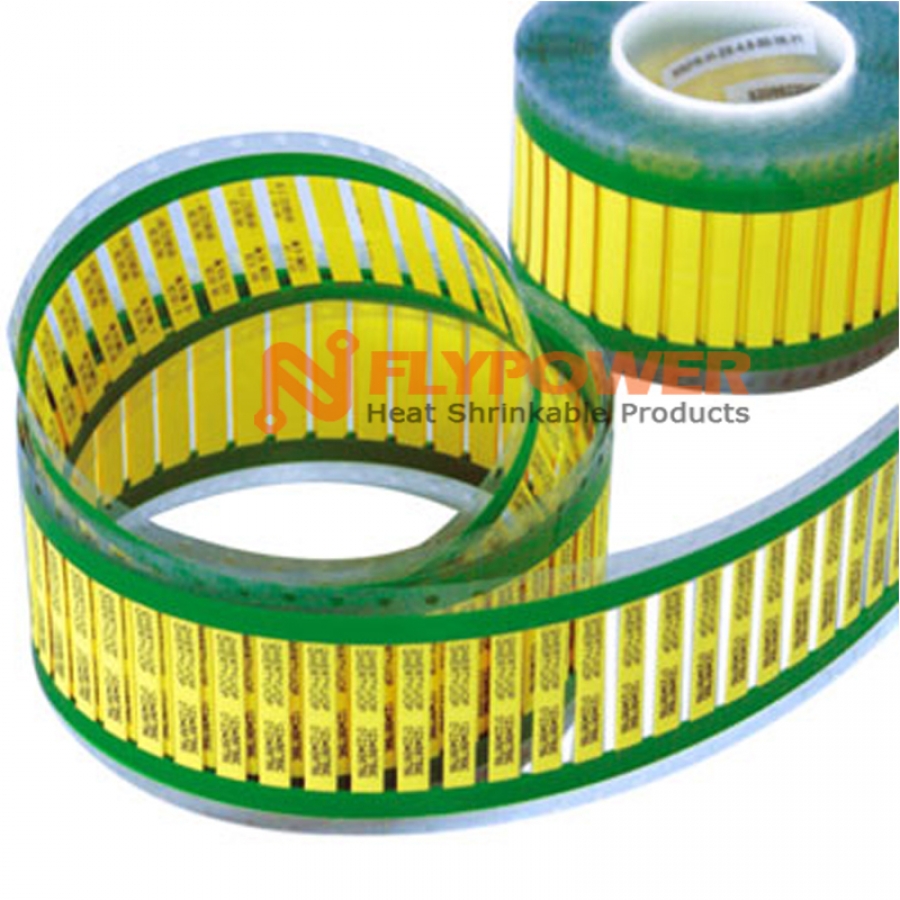

低烟无卤热缩标识管 BH-DIN

低烟无卤热缩标识管 BH-DIN
规格书下载: BH-DIN-CN.pdf
  • 产品应用:

    无卤低烟热缩标识管由辐射交联聚烯烃材料构成,能满足特殊使用环境,主要功能是信号与动力系统的线缆接口标识,广泛用于轨道交通、通信、精密仪器、汽车、船舶、宇宙飞船、飞机和核电岛外等领域。产品印字的耐擦、耐磨性能优异,在热缩前后即使遇到清洗剂或军用燃油的侵蚀,色码牢固性仍然符合美国军标SAE-AS 81531和MIL-STD-202G/215K的要求,保持永久性标识效果。

  • 产品特性:

     无卤低烟材料,是动车组、轨道交通、航空航天和舰艇船舶的首选

    任意印字,电脑设定字符和商标图案

    极高可靠性,永久性标识

    热感灵敏,收缩快

    标准颜色:有10种标准色可定做

  • 操作温度:

     使用温度范围:-55℃~+125℃/-67℉~+257℉

    最低收缩温度:+85℃/+185℉

    全收缩温度:+115℃~+200℃/+239℉~+392℉,8~3分钟

    最高储运温度:≤+50℃/+122℉

  • 认证及标准:

    环保性能符合欧盟RoHS标准和SONY SS-00259标准

    色码牢固性标准:SAE-AS 81531和MIL-STD-202G/215K

    防火与烟毒指数标准:DIN 5510-2

  • 颜色: 黄色, 白色, 其他定制颜色



BH-DIN 2:1标识管规格和尺寸表:

序号

订货代码

供货尺寸mm

全缩后尺寸mm

内径

压扁宽度

双层壁厚

全缩内径

单层壁厚

1

DIN- 2X-1.6-

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

2

DIN- 2X-2.4-

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

3

DIN- 2X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

4

DIN- 2X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

5

DIN- 2X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

6

DIN- 2X-9.5-

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

7

DIN- 2X-12.7-

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

8

DIN- 2X-19-

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

9

DIN- 2X-25-

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

10

DIN- 2X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

11

DIN- 2X-51-

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

12

DIN- 2X-76-

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

 BH-DIN 3:1标识管规格和尺寸表:

序号

订货代码

供货尺寸mm

全缩后尺寸mm

内径

压扁宽度

双层壁厚

全缩内径

单层壁厚

1

DIN- 3X-1.6-

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

2

DIN- 3X-2.4-

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

3

DIN- 3X-3.2-

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

4

DIN- 3X-4.8-

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

5

DIN- 3X-6.4-

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

6

DIN- 3X-9.5-

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

7

DIN-3X-12.7-

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

8

DIN-3X-19-

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

9

DIN-3X-25-

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

10

DIN-3X-38-

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

11

DIN-3X-51-

53.0±0.56

83.9±0.9

0.57±0.1

≤17.2

0.90±0.08

12

DIN-3X-76-

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09



性能

指标

试验方法

拉伸强度

≥10.3MPa

ISO 37

断裂伸长率

≥200%

ISO 37

热老化后拉伸强度

≥6.9MPa

ISO 188,158℃×168h

热老化后断裂伸长率

≥100%

ISO 188,158℃×168h

轴向变化率

2X:-10%+1%,3X:-15%+5%

UL 224,200℃×3 min

阻燃性

S3级

DIN 5510-2

热冲击

无裂纹,无滴落

UL 224,225℃×4h

冷弯柔性

无裂纹

UL 224,-55℃×1h

吸水率

<1.0%

ASTM D 570

击穿强度

≥19.7 MV/m

IEC 60243

体积电阻率

≥1014Ω·cm

IEC 60093
