低烟无卤高阻燃热缩标识管 BH-HNF

军标无卤低烟热缩标识管 BH-AMS
规格书下载: BH-HNF-CN.pdf
  • 产品应用:

    BH-HNF 低烟无卤高阻燃热缩标识管由辐射交联聚烯烃材料构成,理化电气性能优异,能满足特殊使用环境,主要功能是信号与动力系统的线缆接口标识,广泛用于轨道交通.通信.精密仪器.汽车.船舶.宇宙飞船.飞机和核电工业等领域。

  • 产品特性:

     热缩倍率:2:1和3:1;

    抗紫外线.柔软.阻燃;

    标准颜色:有10种标准色可定做。

  • 操作温度:

    起缩温度:≥85℃,终缩温度:≥115℃,使用温度:-55℃- +125℃。

  • 认证及标准:

     材料执行标准:ASTM D 2671;

    色码牢固性标准:SAE AS 81531和MIL-STD-202G/215K;
    防火与烟气指数标准:NF F16-101;
    环保标准:H类材料. IPC/JEDEC-J-STD-709。

  • 颜色: 黄色, 白色, 其他定制颜色

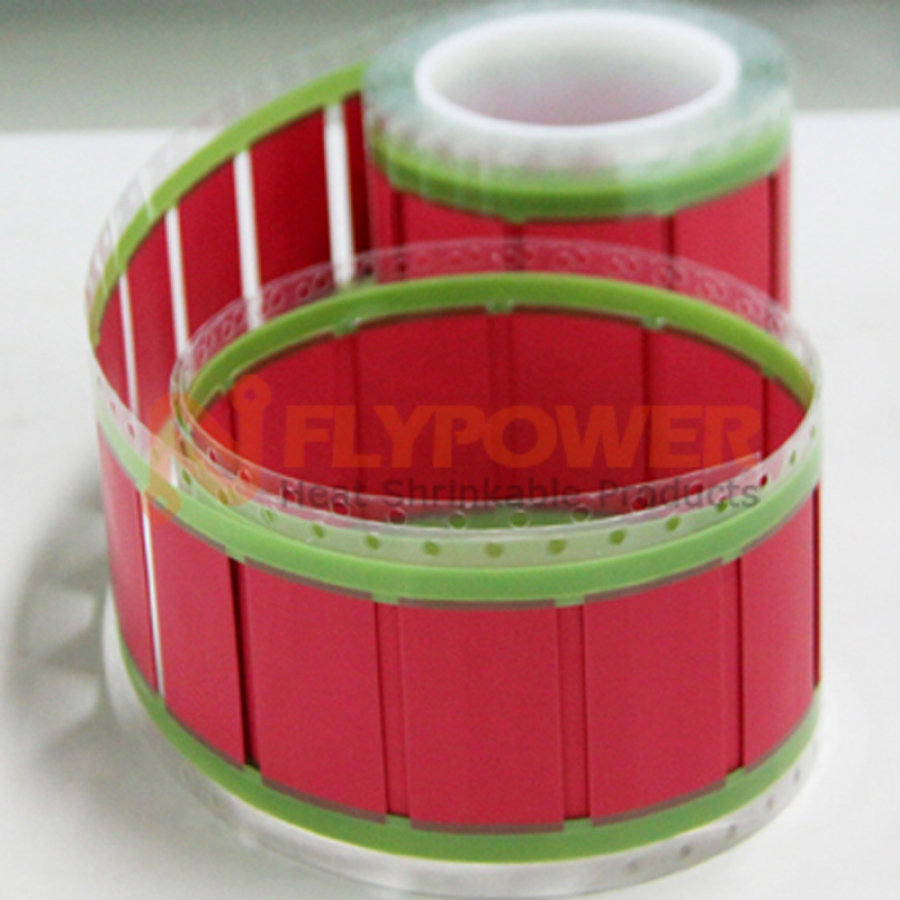

 maker sleeve

BH-HNF M-2X2倍统一壁厚)

产品代码

供货尺寸(mm)

全缩后尺寸(mm)

内径(D)

压扁宽度(w)

双层壁厚

内径(D)

单层壁厚

BH-HNF-M-2X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.48±0.10

≤0.79

0.45±0.06

BH-HNF-M-2X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.48±0.10

≤1.18

0.49±0.06

BH-HNF-M-2X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.59

0.51±0.06

BH-HNF-M-2X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤2.36

0.54±0.06

BH-HNF-M-2X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤3.18

0.56±0.06

BH-HNF-M-2X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.51±0.11

≤4.75

0.59±0.06

BH-HNF-M-2X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.52±0.11

≤6.35

0.60±0.07

BH-HNF-M-2X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.53±0.11

≤9.53

0.62±0.07

BH-HNF-M-2X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.55±0.12

≤12.7

0.63±0.07

BH-HNF-M-2X-38-50-0.5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤19.1

0.64±0.07

BH-HNF-M-2X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.58±0.13

≤25.4

0.64±0.08

BH-HNF-M-2X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.59±0.13

≤38.1

0.64±0.09

BH-HNF M-3X(3倍统一壁厚)

产品代码

供货尺寸(mm)

全缩后尺寸(mm)

内径(D)

压扁宽度(w)

双层壁厚

内径(D)

单层壁厚

BH-HNF-M-3X-1.6-50-2.5K-Y0P0O

2.00±0.20

3.7±0.3

0.47±0.10

≤0.53

0.52±0.06

BH-HNF-M-3X-2.4-50-2.5K-Y0P0O

2.79±0.20

5.0±0.3

0.47±0.10

≤0.79

0.57±0.06

BH-HNF-M-3X-3.2-50-2.0K-Y0P0O

3.64±0.23

6.3±0.4

0.48±0.10

≤1.06

0.61±0.06

BH-HNF-M-3X-4.8-50-2.0K-Y0P0O

5.26±0.25

8.9±0.4

0.49±0.10

≤1.59

0.67±0.06

BH-HNF-M-3X-6.4-50-1.5K-Y0P0O

6.92±0.28

11.5±0.4

0.50±0.10

≤2.36

0.71±0.06

BH-HNF-M-3X-9.5-50-1.0K-Y0P0O

10.2±0.32

16.7±0.5

0.52±0.11

≤3.18

0.77±0.06

BH-HNF-M-3X-12.7-50-1.0K-Y0P0O

13.5±0.36

21.8±0.6

0.53±0.11

≤4.75

0.80±0.07

BH-HNF-M-3X-19-50-0.5K-Y0P0O

20.1±0.40

32.2±0.6

0.55±0.11

≤6.35

0.84±0.07

BH-HNF-M-3X-25-50-0.5K-Y0P0O

26.7±0.45

42.5±0.7

0.56±0.12

≤8.47

0.86±0.07

BH-HNF-M-3X-38-50-0. 5K-Y0P0O

39.8±0.51

63.2±0.8

0.57±0.12

≤12.9

0.89±0.07

BH-HNF-M-3X-51-50-0.25K-Y0P0O

53.0±0.56

83.9±0.9

0.57±0.13

≤17.2

0.90±0.08

BH-HNF-M-3X-76-50-0.25K-Y0P0O

79.4±0.56

125.3±1.0

0.57±0.13

≤25.8

0.92±0.09



性能

指标

试验方法

拉伸强度

≥10.3MPa

ISO 37

断裂伸长率

≥200%

ISO 37

热老化后拉伸强度

≥6.9MPa

ISO 188,175℃×168h

热老化后断裂伸长率

≥100%

ISO 188,175℃×168h

轴向变化率

2X:-10%+1%,3X:-15%+5%

UL 224,200℃×3 min

阻燃性

VW-1

UL 224

热冲击

无裂纹,无滴落

UL 224,250℃×4h

冷弯柔性

无裂纹

UL 224,-55℃×1h

吸水率

<1.0%

ASTM D 570

击穿强度

≥19.7 MV/m

IEC 60243

体积电阻率

≥1014Ω·cm

IEC 60093





绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
