标识卡(AMS/DIN/HMS/HNF) BH-IT

标识卡(AMS/DIN/HMS/HNF) BH-IT
规格书下载: BH-IT-CN.pdf
  • 产品应用:

    BH-IT 标识卡(AMS/HMS/DIN/HNF)采用高能电子束轰击交联的环保聚烯烃热缩材料制成。从材质上,它和标识管一样有AMS/HMS/DIN/HNF四种选择。该产品主要应用在苛刻环境中可靠性要求高的大直径电缆、线束的标识。例如用在高铁、地铁、城轨、潜艇、飞机和宇宙飞船领域。采用标准扎线的方式捆绑在电缆或线束上,特别适用于维护不卸电负荷线缆接口的标识,达到永久的标识的效果。

  • 产品特性:

    抗紫外线、柔软、阻燃;

    使用温度:-55℃- +125℃;
    标准颜色:有10种标准色可定做。

  • 操作温度:

    DIN/HNF操作温度: -40---+125℃;
    AMS/HMS操作温度: -55---+135℃.

  • 认证及标准:

     材料执行标准:ASTM D 2671/DIN 5510-2;
    色码牢固性标准:SAE AS 81531和MIL-STD-202G/215K;
    环保标准:G类和H类。

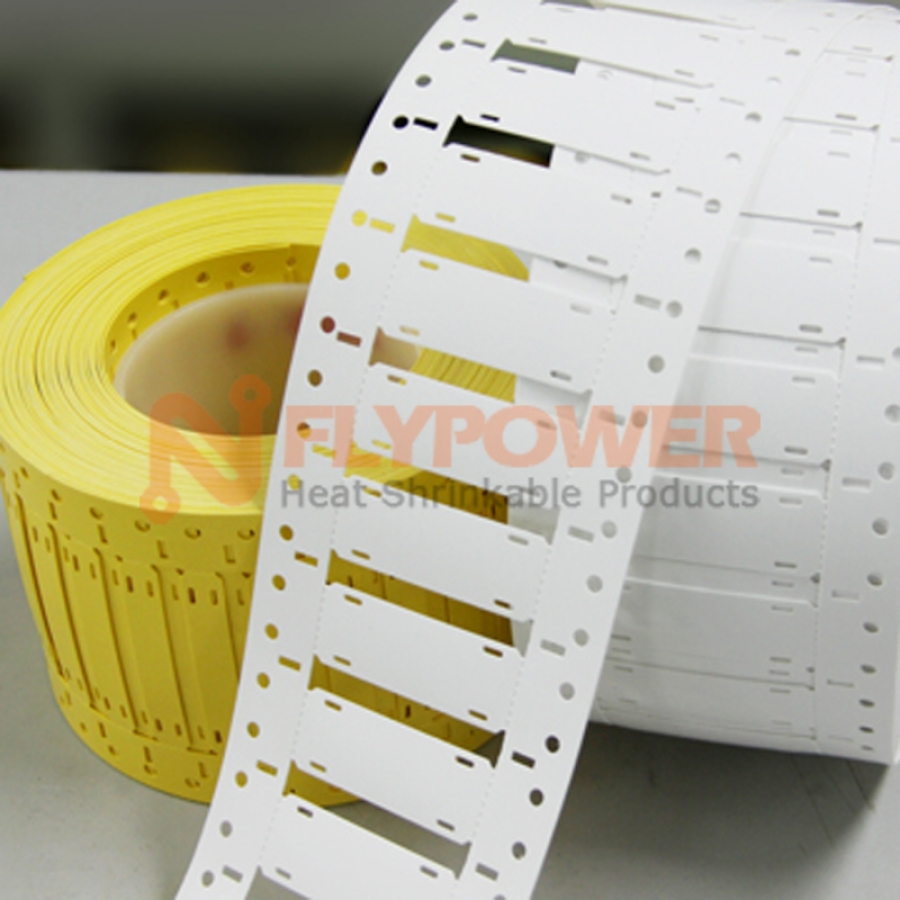

  • 颜色: 黄色, 白色, 其他定制颜色





 标识卡006

序号

产品代码

包装

(pc/卷)

卡片宽度

(mm)

卡片长度

(mm)

可打印范围(mm)

适用线缆

外径荐范围

(mm)

high

length

1

DIN-M-4H-10.4- 38-2K-W-B-P1-*

2000

10.4

38

6.4

25

5.08~12.7

2

DIN-M-4H-10.4- 51-1K-W-B-P1-*

1000

10.4

51

12.7

32

12.7~25.4

3

DIN-M-4H-10.4- 76-0.5K-W-B-P1-*

500

10.4

76

25.4

48

25.4 and up

4

DIN-M-4H-10.4- 45-2K-W-B-P1-*

2000

10.4

45

6.4

25

5.08~12.7

5

DIN-M-4H-10.4 53-2K-W-B-P1-*

2000

10.4

53

6.4

33

5.08~12.7

6

DIN-M-4H-10.4 64-2K-W-B-P1-*

2000

10.4

64

6.4

44

5.08~12.7

7

DIN-M-6H-10.4 76-2K-W-B-P1-*

2000

10.4

76

6.4

56

5.08~12.7

8

DIN-M-6H-10.4-90- 2K-W-B-P1-*

2000

10.4

90

6.4

70

5.08~12.7

9

DIN-M-4H-12.0 -102- 2K-W-B-P1-*

2000

12.0

102

8.0

82

12.7~19.1

10

DIN-M-4H-15.0- 45-1.5K-W-B-P1-*

1500

15.0

45

11.0

25

12.7~19.1

11

DIN-M-4H-15.0 -53-1.5K-W-B-P1-*

1500

15.0

53

11.0

33

12.7~19.1

12

DIN-M-4H-15.0 -64-1.5K-W-B-P1-*

1500

15.0

64

11.0

44

12.7~19.1

13

DIN-M-6H-15.0 -76-1.5K-W-B-P1-*

1500

15.0

76

11.0

56

12.7~19.1

14

DIN-M-6H-15.0 -90-1.5K-W-B-P1-*

1500

15.0

90

11.0

70

12.7~19.1

15

DIN-M-4H-20.3 -45-1K-W-B-P1-*

1000

20.3

45

16.3

25

19.1~25.4

16

DIN-M-4H-20.3 -53-1K-W-B-P1-*

1000

20.3

53

16.3

33

19.1~25.4

17

DIN-M-4H-20.3 -64-1K-W-B-P1-*

1000

20.3

64

16.3

44

19.1~25.4

18

DIN-M-6H-20.3 -76-1K-W-B-P1-*

1000

20.3

76

16.3

56

19.1~25.4

19

DIN-M-6H-20.3 -90- 1K-W-B-*-P1-*

1000

20.3

90

16.3

70

19.1~25.4

20

DIN-M-4H-25.4 -45-1K-W-B-*-P1-*

1000

25.4

45

21.4

25

25.4 and up

21

DIN-M-4H-25.4 -53-1K-W-B-*-P1-*

1000

25.4

53

21.4

33

25.4 and up

22

DIN-M-4H-25.4 -64-1K-W-B-*-P1-*

1000

25.4

64

21.4

44

25.4 and up

23

DIN-M-6H-25.4 -76-1K-W-B-*-P1-*

1000

25.4

76

21.4

56

25.4 and up

24

DIN-M-6H-25.4 -90-1K-W-B-*-P1-*

1000

25.4

90

21.4

70

25.4 and up

 备注:

  1. CB壁厚为0.5±0.05mm,仅适用于HMS系列产品;
  2. M壁厚为0.75±0.08mm,仅适用于DIN及HNF系列产品;
  3. H壁厚为1.0±0.1mm,仅适用于AMS系列产品。



性能

AMS

DIN

HMS

HNF

测试方法

拉伸强度

≥10.3MPa

≥10.3MPa

≥13.8MPa

≥10.3MPa

ASTM D2671

断裂伸长率

≥200%

≥200%

≥200%

≥200%

热老化后拉伸强度

≥6.9MPa

≥6.9MPa

≥11.1MPa

≥6.9MPa

热老化后断裂伸长率

≥100%

≥100%

≥100%

≥100%

阻燃性

VW-1

S3 grade

VW-1

12,F2

DIN 5510-2

热冲击

无裂纹、

无滴落

无裂纹、

无滴落

无裂纹、

无滴落

无裂纹、

无滴落

UL 224

冷弯柔性

无裂纹

无裂纹

无裂纹

无裂纹

UL 224

吸水率

<0.5%

<0.5%

<0.5%

<1.0%

ASTM D 570

耐电压(V)

2500V,60s,Pass

2500V,60s,Pass

2500V,60s,Pass

2500V,60s,Pass

UL 224

击穿强度

≥19.7MV/m

≥19.7MV/m

≥19.7MV/m

≥19.7MV/m

ASTM D2671

体积电阻率

1014Ω·cm

1014Ω·cm

1014Ω·cm

1014Ω·cm

ASTM D2671





绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
