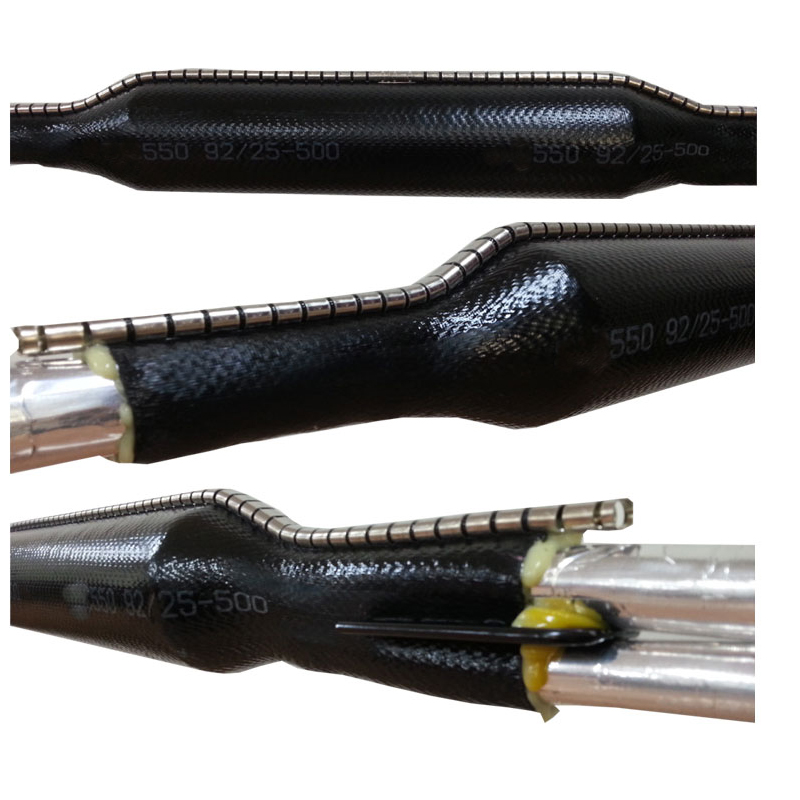

加强型非气压通信铜缆接头热缩套管 BH-RSBJ 500/550/530
-
产品应用:
BH-RSBJ 500/550/530加强型非气压通信铜缆接头热缩套管,为通信电缆接头提供密封和机械保护电缆网络。
-
产品特性:
加强型热缩套管为了满足在有线网络的严格要求,PE聚乙烯纤维被集成在热 缩套管中,此设计增强了套管的机械强度、抗撕裂性。套筒的内侧涂热熔胶为塑料和金属护套电缆的连接提供了一个防水的和安全的条件。
-
操作温度:
最小完全收缩温度: 120℃
-
认证及标准:
RoHS
- 颜色: 黑色
型号 | 连接束最大直径 | 单芯电缆直径 | 电缆开口长度(mm) |
(mm) | (mm) | ||
BH-RSBJ 500 系列 | |||
RSBJ 500 43/8-150 | 43 | 8 | 150 |
RSBJ 500 43/8-300 | 43 | 8 | 300 |
RSBJ 500 55/12-150 | 55 | 12 | 150 |
RSBJ 500 55/12-300 | 55 | 12 | 300 |
RSBJ 500 75/15-240 | 75 | 15 | 240 |
RSBJ 500 75/15-300 | 75 | 15 | 300 |
RSBJ 500 75/15-400 | 75 | 15 | 400 |
RSBJ 500 75/15-500 | 75 | 15 | 500 |
RSBJ 500 100/25-260 | 100 | 25 | 260 |
RSBJ 500 100/25-460 | 100 | 25 | 460 |
RSBJ 500 100/25-500 | 100 | 25 | 500 |
RSBJ 500 125/30-265 | 125 | 20 | 265 |
RSBJ 500 125/30-460 | 125 | 30 | 460 |
BH-RSBJ 550系列 | |||
RSBJ 550 43/8-150 | 43 | 8 | 150 |
RSBJ 550 43/8-200 | 43 | 8 | 200 |
RSBJ 550 43/8-350 | 43 | 8 | 350 |
RSBJ 550 43/8-500 | 43 | 8 | 500 |
RSBJ 550 75/15-250 | 75 | 15 | 250 |
RSBJ 550 75/15-500 | 75 | 15 | 500 |
RSBJ 550 92/25-300 | 92 | 25 | 300 |
RSBJ 550 92/25-500 | 92 | 25 | 500 |
RSBJ 550 92/25-650 | 92 | 25 | 650 |
RSBJ 550 122/30-300 | 122 | 30 | 300 |
RSBJ 550 122/30-500 | 122 | 30 | 500 |
RSBJ 550 122/30-650 | 122 | 30 | 650 |
RSBJ 550 160/42-500 | 160 | 42 | 500 |
RSBJ 550 160/42-720 | 160 | 42 | 720 |
RSBJ 550 200/50-500 | 200 | 55 | 500 |
RSBJ 550 200/50-720 | 200 | 55 | 720 |
BH-RSBJ 530系列 | |||
RSBJ 530 43/8-150 | 43 | 8 | 150 |
RSBJ 530 43/8-300 | 43 | 8 | 300 |
RSBJ 530 55/12-150 | 55 | 12 | 150 |
RSBJ 530 55/12-300 | 55 | 12 | 300 |
RSBJ 530 75/15-240 | 75 | 15 | 240 |
RSBJ 530 75/15-300 | 75 | 15 | 300 |
RSBJ 530 75/15-400 | 75 | 15 | 400 |
RSBJ 530 75/15-450 | 75 | 15 | 450 |
RSBJ 530 100/25-250 | 100 | 25 | 250 |
RSBJ 530 100/25-450 | 100 | 25 | 450 |
RSBJ 530 100/25-600 | 100 | 25 | 600 |
RSBJ 530 125/30-250 | 125 | 20 | 250 |
RSBJ 530 125/30-450 | 125 | 30 | 450 |

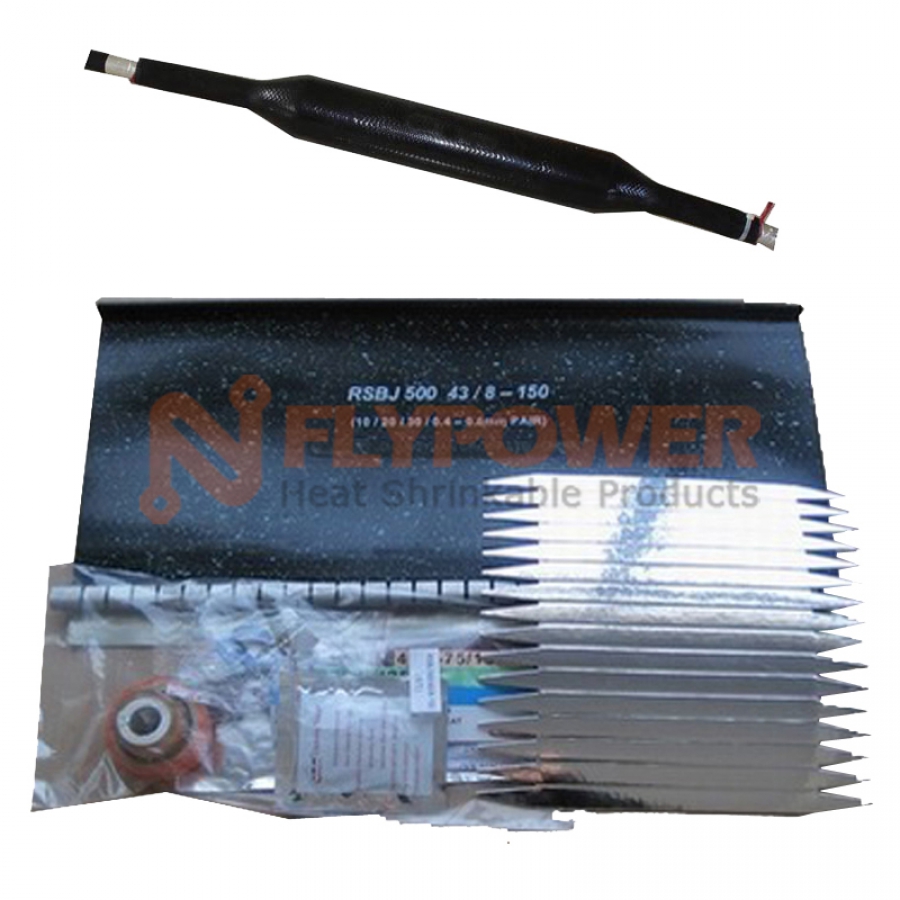

备注: 1、殊尺寸可按客户要求订制; 2、邦豪公司型号RSBJ等同于瑞侃型号XAGA 500/530/550; 3、 产品套装组件:热缩套管、铝衬套(BH-RSBJ 550)、塑料衬套(BH-BSBJ 530)、纸板衬套(BH-BSBJ 500)、 拉链式锁紧槽、隔热铝箔、分歧卡、屏蔽连接线、尼龙扎带、清洁包、砂布条、PVC胶带、施工作业指导书; |
测试项目 |
测试方法 |
标准值 |
抗张强度 |
ISO 37 |
17 MPa min. |
拉伸强度 |
ISO 37 |
350% min. |
密度 |
ISO 1183 方法A |
1.0 – 1.2 g/cm3 |
硬度 |
ISO 868 |
50 – 70 D |
老化测试 |
在高温150℃±2℃放置7天ISO 188 |
|
抗张强度ISO 37 |
14 MPa min. |
|
拉伸强度 ISO 37 |
300% min. |
|
热稳定性 |
IEC 60216 |
120℃ |
低温弹性 |
在–40℃±3℃温度放置4小时 |
No cracking |
ASTM D2671 程度C |
||
绝缘强度 |
IEC 60243 |
1 mm 180kV/cm |
min. 3.5 mm |
||
120kV/cm min. |
||
体积电阻率 |
IEC 60093 |
1 x |
电容率 |
IEC 60250 |
5 max. |
吸水率 |
在23℃±2℃温度下放置14天ISO 62 方法 |
0.5% max. |
耐液体 |
在变压器油中放置7 天 |
|
at 23℃±2℃(VDE 0370) ISO 1817 |
||
抗张强度 ISO 37 |
14 MPa min. |
|
拉伸强度ISO 37 |
300% min. |
|
抗真菌 |
ASTM G21 |
通过等级1 |
