气压通信电缆接头热缩套管 BH-RSBA
-
产品应用:
BH-RSBA气压通信电缆接头热缩套管广泛应用于架空,直埋气压通信电缆接续,可附带气门用于充气维护和压力检测,可在-30至+90℃环境下可长期工作。 -
产品特性:
采用铝塑复合超强力纤维结构,二次密封,以至机械强度高、抗撕裂性强、热收缩比大、耐侯性优异;
内层密封采用优质进热熔胶配方,具有超强粘结能力,热缩套管具有优异的防漏、防潮和承压能力;
胶软化点可达到120℃高温,能适应环境温度较高的地区;
安装快速便捷,轨条内侧白线和产品外表面热敏漆可指导正确施工使之恰到好处。 -
操作温度:
最小完全收缩温度: 120℃
-
认证及标准:
RoHS
- 颜色: 黑色
型号尺寸 |
连接束最大直径 (mm) |
单芯电缆直径 |
电缆开口长度 (mm) |
适合电缆对数 |
||
型号 |
尺寸 |
线径0.4mm |
线径0.5mm |
|||
RSBA RSBA-F RSBAQ RSBAQ-F |
43/8-200 |
43 |
8 |
200 |
10-30 |
10-20 |
43/8-350 |
43 |
8 |
350 |
30-50 |
20-30 |
|
43/8-500 |
43 |
8 |
500 |
50-100 |
30-50 |
|
62/15-250 |
62 |
15 |
250 |
100 |
50-100 |
|
62/15-350 |
62 |
15 |
350 |
100-150 |
100-150 |
|
62/15-500 |
62 |
15 |
500 |
150-200 |
150-200 |
|
62/15-650 |
62 |
15 |
650 |
200-300 |
200-300 |
|
92/30-350 |
92 |
30 |
350 |
400 |
350-400 |
|
92/30-500 |
92 |
30 |
500 |
450-500 |
400-450 |
|
92/30-650 |
92 |
30 |
650 |
450-600 |
450-500 |
|
122/38-300 |
122 |
38 |
300 |
600-800 |
600 |
|
122/38-500 |
122 |
38 |
500 |
800-1000 |
600-8000 |
|
122/38-650 |
122 |
38 |
650 |
1000-1200 |
800-1000 |
|
160/55-300 |
160 |
55 |
300 |
1200-1400 |
1000-1200 |
|
160/55-500 |
160 |
55 |
500 |
1400-1800 |
1200-1600 |
|
160/55-650 |
160 |
55 |
650 |
1800-2000 |
1600-1800 |
|
200/65-650 |
200 |
55 |
650 |
2400-3000 |
2000-2400 |
|
200/65-720 |
200 |
55 |
720 |
3000-3600 |
2400-2800 |
备注:
1、 特殊尺寸可按客户要求订制;

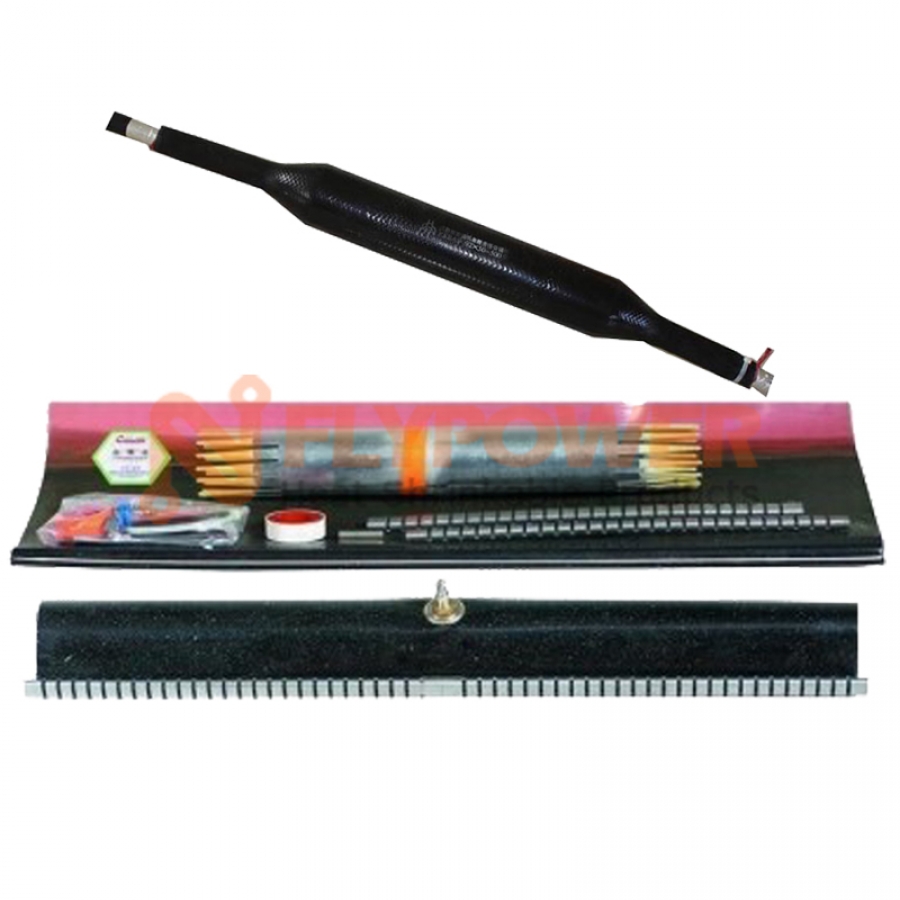

2、 产品套装组件:热缩套管、铝衬套、拉链式锁紧槽、隔热铝箔、分歧卡、屏蔽连接线、尼龙扎带、清洁包、砂布条、PVC胶带、施工作业指导书;
3、 RSBA,RSBAQ为直通型使用L型屏蔽连接线,RSBA-F及RSBAQ-F为分歧型含分歧卡1个和Y型屏蔽连接线,RSBAQ及RSBAQ-F附带气门;
4、 邦豪公司型号RSBA等同于瑞侃型号XAGA 1000。
测试项目 |
测试方法 |
标准值 |
抗张强度 |
ISO 37 |
17 MPa min. |
拉伸强度 |
ISO 37 |
350% min. |
密度 |
ISO 1183 方法A |
1.0 – 1.2 g/cm3 |
硬度 |
ISO 868 |
50 – 70 D |
老化测试 |
在高温150℃±2℃放置7天ISO 188 |
|
抗张强度ISO 37 |
14 MPa min. |
|
拉伸强度 ISO 37 |
300% min. |
|
热稳定性 |
IEC 60216 |
120℃ |
低温弹性 |
在–40℃±3℃温度放置4小时 |
No cracking |
ASTM D2671 程度C |
||
绝缘强度 |
IEC 60243 |
1 mm 180kV/cm |
min. 3.5 mm |
||
120kV/cm min. |
||
体积电阻率 |
IEC 60093 |
1 x |
电容率 |
IEC 60250 |
5 max. |
吸水率 |
在23℃±2℃温度下放置14天ISO 62 方法 |
0.5% max. |
耐液体 |
在变压器油中放置7 天 |
|
at 23℃±2℃(VDE 0370) ISO 1817 |
||
抗张强度 ISO 37 |
14 MPa min. |
|
拉伸强度ISO 37 |
300% min. |
|
抗真菌 |
ASTM G21 |
通过等级1 |
