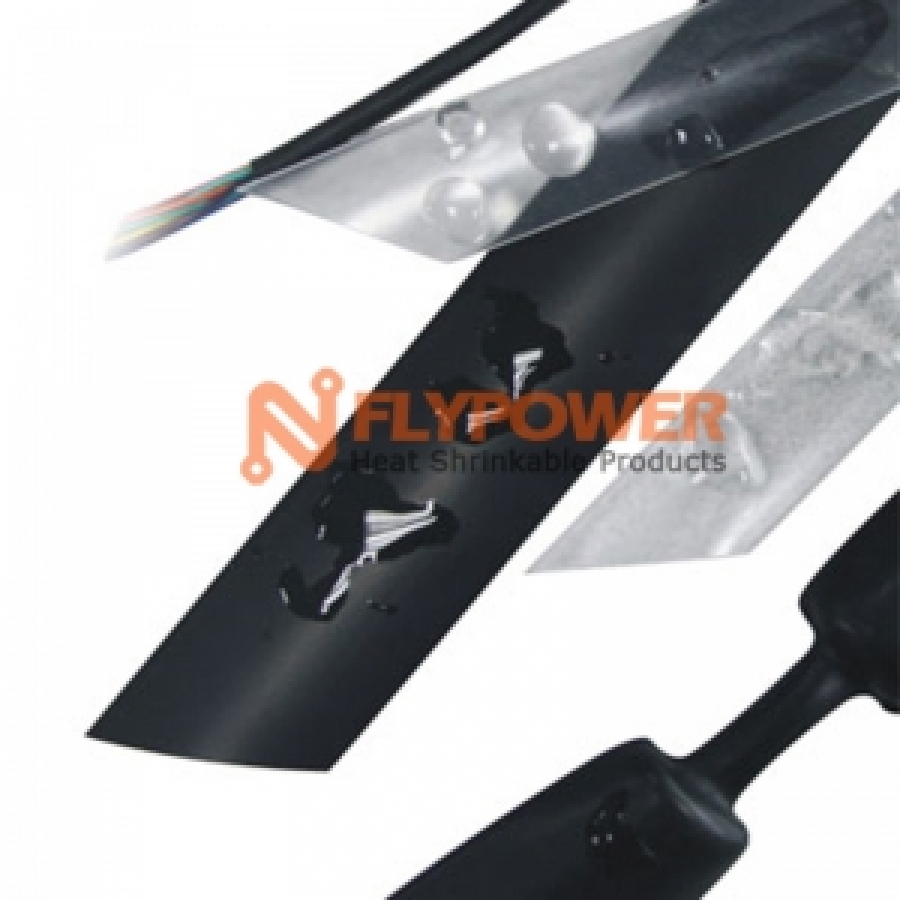

柔软带胶阻燃双壁热收缩管 收缩比 3:1,4:1 BH-5(3X)/(4X)

柔软带胶阻燃双壁热收缩管 收缩比 3:1,4:1 BH-5(3X)/(4X)
规格书下载: BH-5-3X4X-CN
  • 产品应用:

    用于汽车电线,船用电缆,捆扎电线及金属管的防水、防潮。

  • 产品特性:

    BH-5(3X)(4X)由聚烯烃及热熔胶采用共挤出生产,起到绝缘及密封作用。

  • 操作温度:

    最小收缩温度: 80℃

    最小完全收缩温度: 120℃

  • 认证及标准:

    VW-1 600V 符合SAE-AMS-DTL-23053/4

  • 颜色: 黑色, 红色, 蓝色, 白色, 透明, 其他定制颜色



标称尺寸 供应尺寸 (mm) 回缩后尺寸 标称长度 (m) 标称长度 (m)
(mm)
(mm) (inch) 内径 内径 总壁厚 胶层厚度
(最小值) (最大值)   (最小值) (标称)
BH-5(3X) 3:1带胶双壁管
3.2/1 1/8 3.2 0.6 1.00±0.10 0.5 1.22 200
4.8/1.5

3/16

4.8 1.5 1.10±0.10 0.5 1.22 100
6.4/2 1/4 6.4 2 1.20±0.10 0.5 1.22 100
9.1/3 3/8 9.1 3 1.30±0.10 0.6 1.22 50
12.7/4 1/2 12.7 4 1.70±0.15 0.8 1.22 25
19.1/6 3/4 19.1 6 2.00±0.20 0.8 1.22 25
25.4/8 1 25.4 8 2.20±0.20 1.05 1.22 25
30/10 11/4 30 10 2.40±0.20 1.05 1.22 25
39/13 11/2 39 13 2.50±0.20 1.05 1.22 25
50.8/19 2 50.8 19 2.50±0.20 1.05 1.22 25
65/22 2.56 65/ 22 2.50±0.20 1.05 1.22 25
75/25 2.95 75 25 2.50±0.20 1.05 1.22 25
85/29 3.35 85 29 2.50±0.20 1.05 1.22 /
95/32 3.74 95 32 2.50±0.20 1.05 1.22 /
115/39 4.53 115 39 2.50±0.20 1.05 1.22 /
 BH-5(4X) 4:1带胶双壁管
4/1 3/16 4 1 1 0.5 1.22 100
6/1.5 1/4 6 1.5 1 0.5 1.22 100
8/2 5/16 8 2 1 0.5 1.22 50
12/3 1/2 12 3 1.4 0.6 1.22 25
16/4 5/8 16 4 1.6 0.8 1.22 25
24/6 1 24 6 2.15 0.8 1.22 25
32/8 11/4 32 8 2.50±0.20 1.25 1.22 25
40/10 11/2 40 10 2.50±0.20 1.25 1.22 25
52/13 2.05 52 13 2.50±0.20 1.25 1.22 25

 可按客户要求提供无卤带胶双壁热缩管;也可客户要求提供特殊规格的产品,或是切段供应。



测试项目

测试方法

标准值

拉伸强度

ASTM D 2671

>10.4MPa

老化后拉伸强度 (158℃, 168hrs)

ASTM D 2671

保留70%

断裂伸长率

ASTM D 2671

>300%

老化后断裂伸长率(158℃, 168hrs.)

ASTM D 2671

>100%

纵向收缩率

UL 224

0 ~-10%

热冲击

UL224

250℃, 4hrs.

无裂纹、无滴落

低温脆性

ASTM D 2671

-30℃,1hrs.

无裂纹

耐压实验(交流2500V,

60s)

ASTM D 2671

不击穿

体积电阻率

IEC60093

>1014Ω.cm

燃烧性

SAE-AMS-DTL

-23053/4

30s自熄

铜腐蚀158℃,168hrs.

UL 224

通过

吸水率

ASTM D 570

<0.5%



绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
