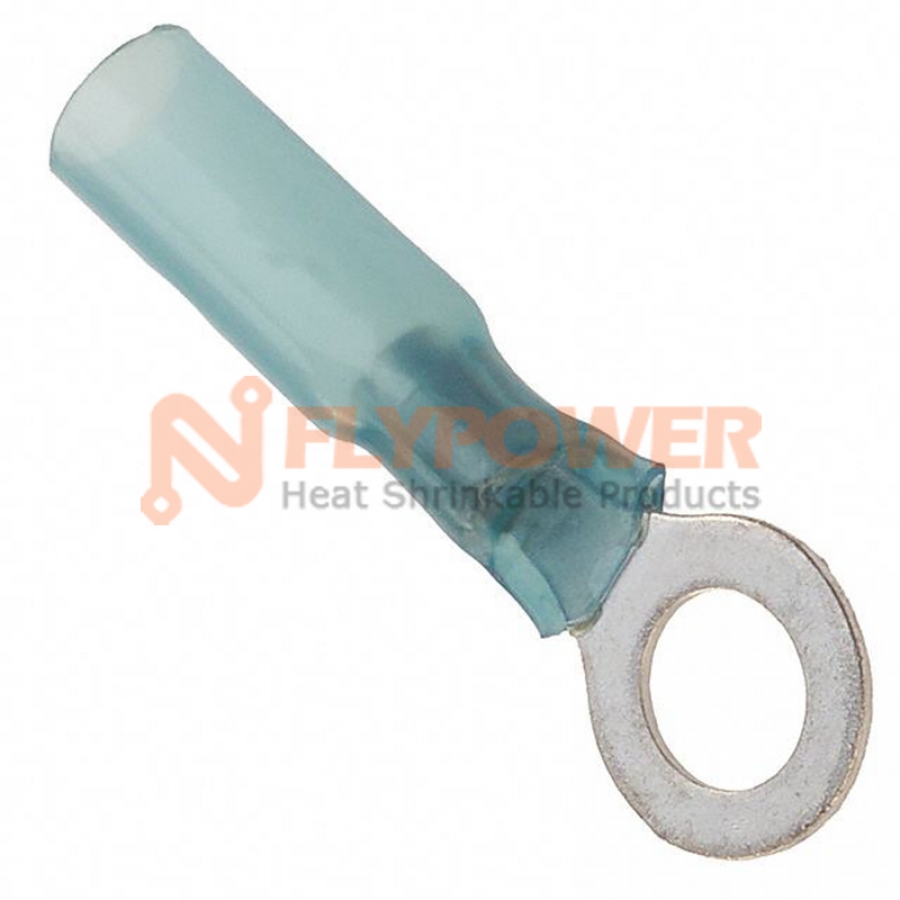

R型热缩圆环端子管 BH-RT

R型热缩圆环端子管 BH-RT
规格书下载: BH-RT-CN.pdf
  • 产品应用:

    R型热缩端子管 BH-RT由镀锡铜端子及双壁热缩套管构成,压接端子提供电线边接保护,双壁热缩套管提供电线的密封防水保护。双壁热缩套管以聚乙烯为原材料,内有一层热熔胶,加热收缩后对所保护的电线连接有极优良的密封、防水、绝缘作用。广泛用于电线连接的防水,防盐,防腐蚀,抗压,耐磨等防护,安装简便。
    用途:线束加工、汽车附件安装、电线维修入维护、船用电线、潜水泵/钻井电机用电线、电线电缆连接。

  • 产品特性:

    收缩率 3:1;
    最大电流:22-16 AWG/0.5-1.5 mm2:19A; 16-14AWG/1.5-2.5 mm2:27A;12-10AWG/4-6 mm2:48A
    端子材质:黄铜
    护套材质:耐高温热缩管
    表面处理:镀锡。

  • 操作温度:

    操作温度: -55°C--- +125°C;
    最高温度:150℃ 耐压300V

  • 认证及标准:

    RoHS

  • 颜色: 黄色, 红色, 蓝色



适用电线(mm2)
/AWG

螺栓规格

尺寸(mm/inch)

护套颜色

包装
(Pcs/袋)

螺柱型号

d2

0.5-1.5mm2
22-16AWG

#4

3.2(. 126)

5.5(.216)

25.5(1.003)

红色

1000

#6

3.7(. 146)

6.6(.260)

27.6(1.086)

1000

#6

3.7(. 146)

5.5(.216)

25.5(1.003)

1000

#6

3.7(. 146)

8.0(.315)

29.0(1.141)

1000

#8

4.3(. .169)

8.0(.315)

29.0(1.141)

1000

#8

4.3(. .169)

6.6(.260)

27.6(1.086)

1000

#10

5.3(. 209)

11.6(.457)

34.7(1.366)

1000

#10

5.3(. 209)

8.0(.315)

29.0(1.141)

1000

1/4

6.4(. 252)

11.6(.457)

34.7(1.366)

1000

5/16

8.4(. 331)

12.0(.472)

34.7(1.366)

1000

3/8

10.0(. 393)

14.5(.570)

39.0(1.535)

1000

1.5-2.5mm2
16-14AWG

#4

3.2(. 126)

5.5(.216)

25.5(1.003)

蓝色

1000

#6

3.7(. 146)

6.6(.260)

27.6(1.086)

1000

#6

3.7(. 146)

8.0(.315)

29.0(1.141)

1000

#8

4.3(. .169)

8.0(.315)

29.0(1.141)

1000

#8

4.3(. .169)

6.6(.260)

27.6(1.086)

1000

#10

5.3(. 209)

9.5(.374)

29.8(1.173)

1000

#10

5.3(. 209)

8.0(.315)

29.0(1.141)

1000

1/4

6.4(. 252)

12.0(.472)

34.7(1.366)

1000

5/16

8.4(. 331)

12.0(.472)

34.7(1.366)

1000

3/8

10.0(.393)

14.5(.570)

39.0(1.535)

1000

4-6 mm2
12-10AWG

#4

3.2(. 126)

7.2(.283)

32.7(1.287)

黄色

500

#6

3.7(. 146)

7.2(.283)

32.7(1.287)

500

#8

4.3(. 169)

9.5(.374)

29.8(1.173)

500

#8

4.3(. 169)

7.2(.283)

32.7(1.287)

500

#10

5.3(. 209)

9.5(.374)

29.8(1.173)

500

1/4

6.4(. 252)

11.0(.433)

39.0(1.535)

500

5/16

8.4(. 331)

14.0(.551)

44.2(1.740)

500

3/8

10.0(.393)

15.0(.591)

44.2(1.740)

500

3/8

10.0(.393)

19.0(.748)

48.5(1.909)

500

1/2

13.0(.512)

19.0(.748)

48.5(1.909)

500





绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
