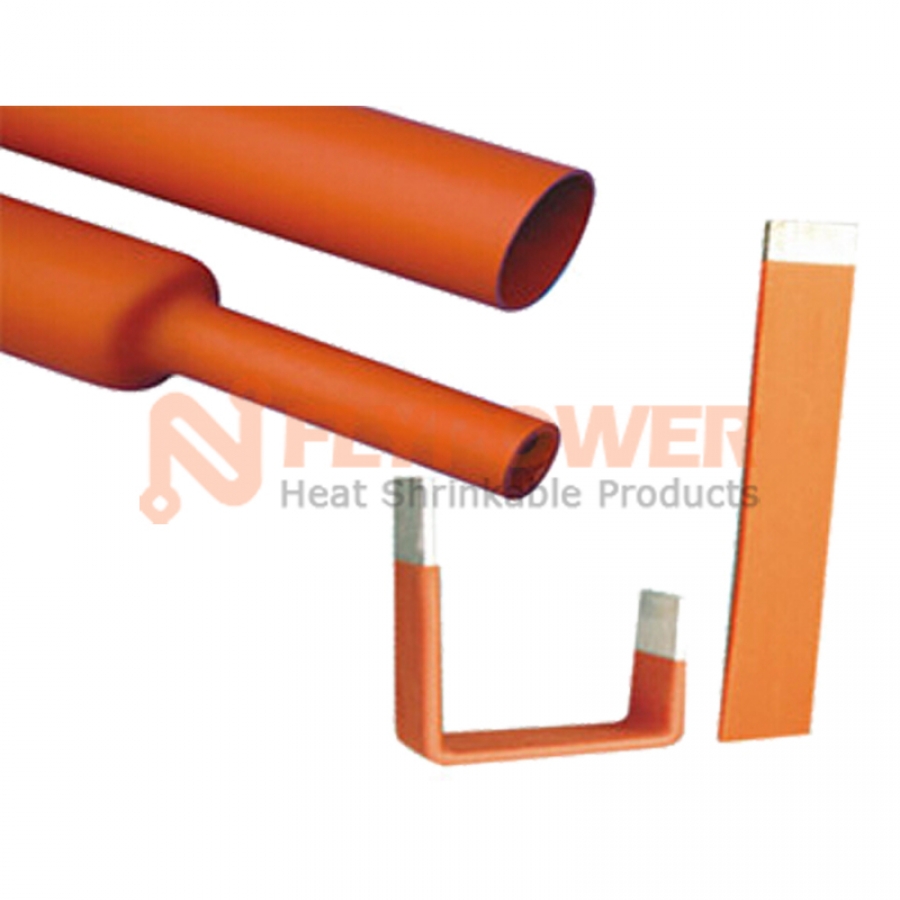

10KV 连续母排保护套管 BH-BBT-10KV

10KV 连续母排保护套管 BH-BBT-10KV
规格书下载: BH-BBT-10KV-CN.pdf
  • 产品应用:

    BH-BBT-10KV适用于电力行业母线和电气设备的防腐和绝缘防护,机械防护、减少相间距、制作接头盒。

  • 产品特性:

    10kV 连续母排保护套管采用高能电子束轰击交联的环保性聚烯烃热缩材料制成,限制PBB、PBBD、PBBE类及重金属等对环境有害的物质,燃烧时不产生毒气及有害物质,能够提供较高的绝缘强度及耐电碳痕性能。

  • 操作温度:

    收缩温度:84℃~125℃ 工作温度:-40℃~125

  • 认证及标准:

    RoHS

  • 颜色: 黑色, 黄色, 红色, 绿色

规格

适用母排宽度

(方管/圆管)

收缩前尺寸(mm)

收缩后尺寸(mm)

标准包装

内径

壁厚

内径

壁厚

米/盘

BH-BBT-10kV 15/6

12/15

≥15

1.0±0.30

≤6.0

2.5±0.20

25

BH-BBT-10kV 20/8

20/15

≥20

1.0±0.30

≤8.0

2.5±0.20

25

BH-BBT-10kV 25/10

25/18

≥25

1.0±0.30

≤10.0

2.5±0.20

25

BH-BBT-10kV 30/12

30/20

≥30

1.0±0.30

≤12.0

2.5±0.20

25

BH-BBT-10kV 40/16

40/30

≥40

1.2±0.30

≤16.0

2.8±0.30

25

BH-BBT-10kV 50/20

50/35

≥50

1.2±0.30

≤20.0

2.8±0.30

25

BH-BBT-10kV 60/24

60/45

≥60

1.2±0.30

≤24.0

2.8±0.30

25

BH-BBT-10kV 65/26*

65/45

≥65

1.2±0.30

≤26.0

2.8±0.30

25

BH-BBT-10kV 70/28

70/50

≥70

1.2±0.30

≤28.0

2.8±0.30

25

BH-BBT-10kV 75/30*

75/50

≥75

1.2±0.30

≤30.0

2.8±0.30

25

BH-BBT-10kV 80/32

80/55

≥80

1.2±0.30

≤32.0

2.8±0.30

25

BH-BBT-10kV 85/34*

80/65

≥85

1.2±0.30

≤34.0

2.8±0.30

25

BH-BBT-10kV 100/40

100/75

≥100

1.2±0.30

≤40.0

2.8±0.30

25

BH-BBT-10kV 120/48

120/85

≥120

1.2±0.30

≤48.0

2.8±0.30

25

BH-BBT-10kV 150/60

150/105

≥150

1.2±0.30

≤60.0

2.8±0.30

25



性能

单位

性能指标

测试方法/条件

拉伸强度

MPa

≥10.4(老化前)

GB/T 1040

≥7.3(老化后)

130℃×168h

断裂伸长率

%

≥300(老化前)

GB/T 1040,GB/T7141

≥100(老化后)

130℃×168h

耐热冲击

-

不发粘,不龟裂

JB 7829附录D.(160℃×4h)

抗冷弯曲

-

不龟裂

-30℃×4h

击穿强度

kv/mm

≥25

GB/T 1408.1

体积电阻率

Ω.cm

≥1×1014

GB/T 1410

径向收缩率

%

≥50



偏壁率**

%

≤30

UL 224

阻燃性

-

≥30

GD/T 2406

吸水率

%

≤0.5

ISO 62-1980

工频耐压*

kv/mm

≥30kV.1min

GB/T 1408.1

邵氏硬度(邵A)



≤90

GB 2401

*该项指标适用于10KV母排。在进行该项指标试验时,必须将产品均匀收缩在母排上,并保证最薄处厚度要大于2mm,母排长度要≥1200mm。**35kV 连续母排偏壁率≤50%



绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
