怎么制作和安装低压电缆附件

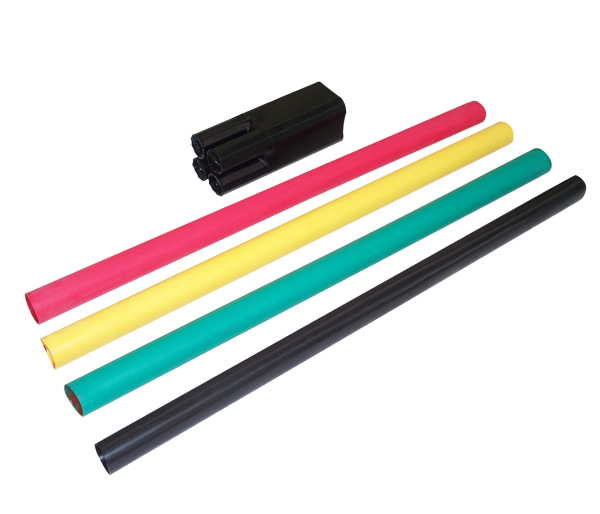

低压电缆终端头制作  适用于1KV以下的室内聚氯乙绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。

一 材料要求：

 1.1电缆终端头套、塑料带、接线鼻子、镀锌螺丝、电力复合脂、电缆卡子、电缆标牌、10mm2多股铜线等材料必须符合设计要求，并具备产品出厂合格证。 1.2塑料带应分黄、绿、红、淡兰四色，各种螺丝等镀锌件应镀锌良好。 1.3地线采用裸铜软线，截面不小于10mm2，表面应清洁，无断股现象。

二 主要机具：

2.1制作和安装机具：压线钳、钢锯、扳手、钢锉

2.2测试工具：钢卷尺、摇表、万用表

三 施工条件 ：

3.1电气设备安装完毕，室内空气干燥。

3.2电缆敷设并整理完毕，核对无误。

3.3电缆支架及电缆终端头固定支架安装齐全。

3.4现场具有足够照度的照明和较宽敞的操作场地。

四 操作工艺：

4.1工艺流程：  测试电缆绝缘，剥电缆铠甲，打卡子，焊接地线，包缠电缆，套电缆终端头，压电缆芯线接线鼻子，与设备连接

4.2遥测电缆绝缘：

4.2.1选用500V摇表，对电缆进行遥测，绝缘电阻应在10MΩ以上。

4.2.2电缆遥测完毕后，应将芯线分别对地放电。 4.3剥电缆铠甲，打卡子：

4.3.1根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。

4.3.2将地线的焊接部位用钢锉处理，以备焊接。

4.3.3在打钢带卡子的同时，将10mm2多股铜线排列整齐后卡在卡子里。

4.3.4利用电缆本身钢带宽的1/2做卡子，采用咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为15mm。

4.3.5剥电缆铠甲：用钢锯在第一道卡子向上3～5mm处，锯一环形深痕，深度为钢带厚度的2/3，不得锯透。

4.3.6用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。

4.4焊接地线：地线采用焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。

4.5包缠电缆，套电缆终端头套：

4.5.1剥去电缆统包绝缘层，将电缆头套下部先套入电缆。

4.5.2根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带采用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状。
