全冷缩电缆终端头 BH-CTK

全冷缩电缆终端头 BH-CTK
规格书下载: BH-CTK-CN.pdf
  • 产品应用:

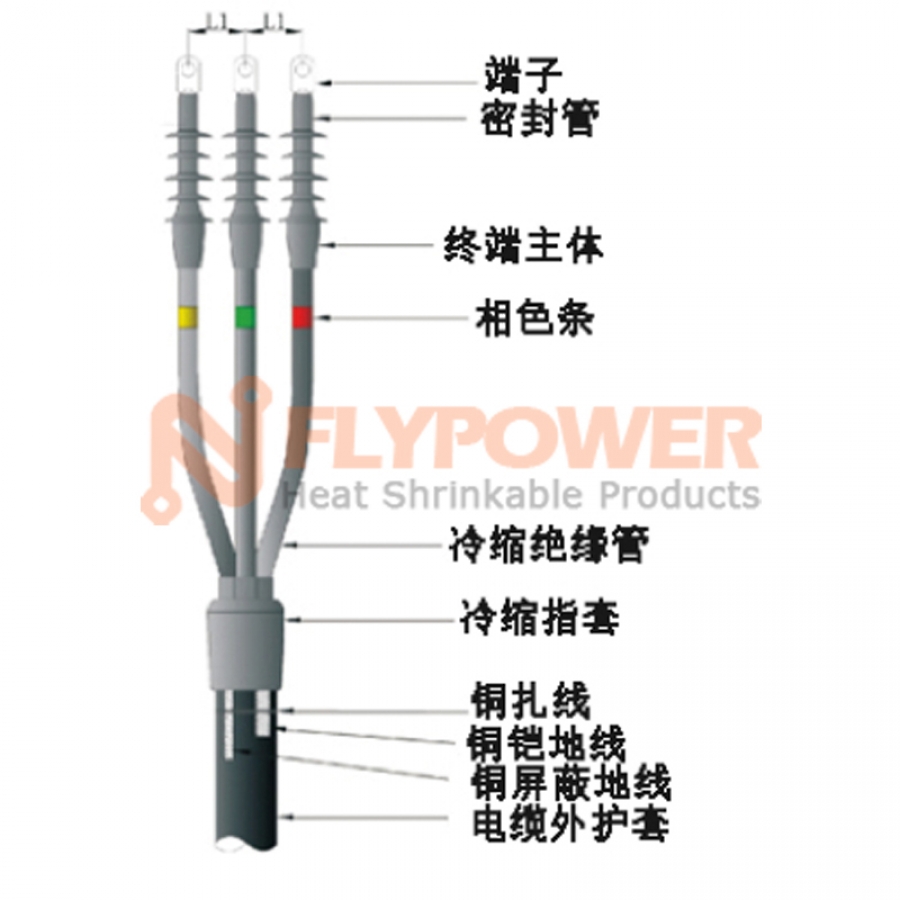

    BH-CTK全冷缩电缆终端可用于室内和室外的应用单芯和三芯电缆直到36kV的终端安装。冷缩电缆终端是一体式的设计,是由从高质量的进口液态硅橡胶生产。冷缩终端是由工厂的扩展是在可移动的内支撑芯绳上。一旦安装在电缆芯,只需轻轻抽取芯绳,就会依靠自身的弹性回缩,从而紧贴在电缆上。

  • 产品特性:

    安装简单快捷,不需要额外的工具;
    紧密密封,高回弹即使经过长年老化和暴露;
    不需要胶泥或胶带,无需动火;
    抗真菌,水,酸,碱和臭氧;
    容易拆卸,安装时无需训练。

  • 操作温度:

    N/A

  • 认证及标准:

    RoHs

  • 颜色: 灰色



电压范围U0/U (Um)

电缆芯数

电缆截面积/mm2

绝缘直径/mm

产品型号

18/30kV (36)

1, 3 Indoor

35-50

22-27

18/30kV-BH-CTI-1/1(3/1)

70-185

27.5-35

18/30kV-BH-CTI-1/2(3/2)

240-500

35.5-46

18/30kV-BH-CTI-1/3(3/3)

630

46.5-55

18/30kV-BH-CTI-1/4(3/4)

1, 3 Outdoor

35-50

22-27

18/30kV-BH-CTO-1/1(3/1)

70-185

27.5-35

18/30kV-BH-CTO-1/2(3/2)

240-500

35.5-46

18/30kV-BH-CTO-1/3(3/3)

630

46.5-55

18/30kV-BH-CTO-1/4(3/4)

12/20kV (24)

1, 3 Indoor

25-50

18-21.5

12/20kV-BH-CTI-1/1(3/1)

70-120

21-26.5

12/20kV-BH-CTI-1/2(3/2)

150-240

25.5-32

12/20kV-BH-CTI-1/3(3/3)

300-400

32.5-37

12/20kV-BH-CTI-1/4(3/4)

500-630

39-44.3

12/20kV-BH-CTI-1/5(3/5)

1, 3 Outdoor

25-50

16-22

12/20kV-BH-CTO-1/1(3/1)

70-120

20-27

12/20kV-BH-CTO-1/2(3/2)

150-240

24-32

12/20kV-BH-CTO-1/3(3/3)

300-400

30-37

12/20kV-BH-CTO-1/4(3/4)

500-630

39-44.3

12/20kV-BH-CTO-1/5(3/5)

8.7/15kV (17.5)

1, 3 Indoor

25-50

16-19.5

8.7/15kV-BH-CTI- 1/1(3/1)

70-120

19-24.5

8.7/15kV-BH-CTI- 1/2(3/2)

150-240

23-30

8.7/15kV-BH-CTI- 1/3(3/3)

300-400

30.5-35

8.7/15kV-BH-CTI-1/4(3/4)

500-630

37-42.3

8.7/15kV-BH-CTI-1/5(3/5)

1, 3 Outdoor

25-50

16-19.5

8.7/15kV-BH-CTO- 1/1(3/1)

70-120

19-24.5

8.7/15kV-BH-CTO- 1/2(3/2)

150-240

23-30

8.7/15kV-BH-CTO- 1/3(3/3)

300-400

30.5-35

8.7/15kV-BH-CTO-1/4(3/4)

500-630

37-42.3

8.7/15kV-BH-CTO-1/5(3/5)

6/10kV (12)

1, 3 Indoor

50-70

16-19.5

6/10kV-BH-CTI- 1/1(3/1)

95-150

19-24.5

6/10kV-BH-CTI- 1/2(3/2)

185-300

23.5-30

6/10kV-BH-CTI-1/3(3/3)

400-500

30.5-35

6/10kV-BH-CTI-1/4(3/4)

630

37-42.3

6/10kV-BH-CTI-1/5(3/5)

1, 3 Outdoor

50-70

16-19.5

6/10kV-BH-CTO- 1/1(3/1)

95-150

19-24.5

6/10kV-BH-CTO- 1/2(3/2)

185-300

23.5-30

6/10kV-BH-CTO- 1/3(3/3)

400-500

30.5-35

6/10kV-BH-CTO- 1/4(3/4)

630

37-42.3

6/10kV-BH-CTO- 1/5(3/5)

0.6/1kV (1.2)

1,3,4,5 Indoor or
 outdoor

25-50

-

0.6/1k-BH-CT-1(3,4,5)/1

70-120

0.6/1k-BH-CT-1(3,4,5)/2

150-240

0.6/1kV-BH-CT-1(3,4,5)/3

300-400

0.6/1kV-BH-CT-1(3,4,5)/4



绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
