电缆修补片 BH-RSW

电缆修补片 BH-RSW
规格书下载: BH-RSW-CN.pdf
  • 产品应用:

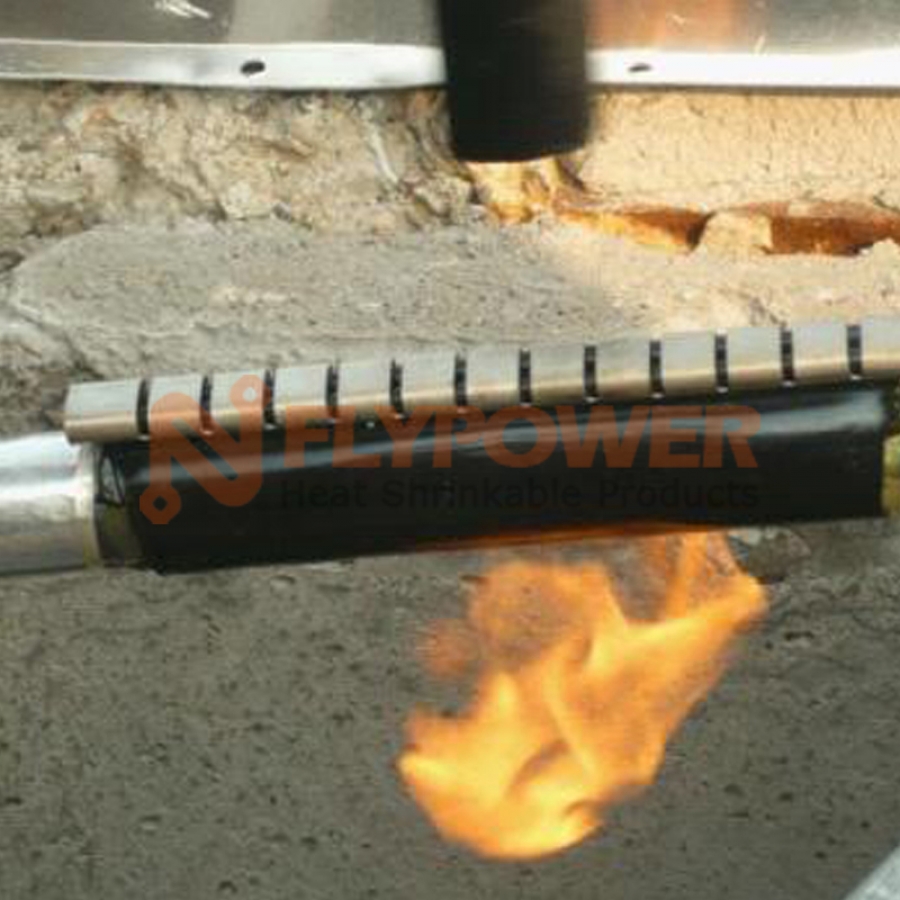

     应用于高、低压电缆外皮破损修复及翻新,同时它也非常适用于低压电缆接头外部的保护。

  • 产品特性:

    BH-RSW电缆修补片具有优异的防腐作用,抗紫外线和耐各种恶劣天气。安装迅速快捷,可以减少80%安装成本,安装时的不需要停工,内面涂胶工艺有郊防潮,创新的工艺利于快速便捷的安装。

  • 操作温度:

    最小完全收缩温度: 120℃

  • 认证及标准:

    RoHs

  • 颜色: 黑色



标称尺寸

(mm)

收缩前最小内径

(mm)

收缩后最大内径

(mm)

标准长度

(mm)

适用电缆外径

(mm)

BH-RSW 22/6-500

22

6

500

7~15

BH-RSW 36/10-500

36

10

500

12~20

BH-RSW 50/15-600

50

15

600

20~40

BH-RSW 60/18-700

60

18

700

30~50

BH-RSW 70/22-800

70

22

800

35~60

BH-RSW 80/25-900

80

25

900

40~70

BH-RSW 100/30-900

100

30

900

50~90

BH-RSW 135/35-900

135

38

900

60~120

BH-RSW 164/45-900

164

45

900

80~150

BH-RSW 185/55-900

185

55

900

90~170

BH-RSW 200/60-900

200

60

900

100~180

BH-RSW 220/65-900

220

65

900

120~210

BH-RSW 240/70-1000

240

70

1000

130~220

BH-RSW 260/75-1000

260

75

1000

150~240

BH-RSW 280/80-1000

280

80

1000

180~260

BH-RSW 300/85-1000

300

85

1000

200~280

备注:
1、 特殊尺寸可按客户要求订制;
2、 产品套装组件:热缩套管、拉链式锁紧槽、隔热铝箔、清洁包、砂布条。



测试项目

测试方法

标准值

抗张强度

ISO 37

17 MPa min.

拉伸强度

ISO 37

350% min.

密度

ISO 1183 方法A

1.0 –1.2 g/cm3

硬度

ISO 868

50 –70 D

老化测试

在高温150℃±2℃放置7天ISO 188



抗张强度ISO 37

14 MPa min.

拉伸强度 ISO 37

300% min.

热稳定性

IEC 60216

120℃

低温弹性

在–40℃±3℃温度放置4小时

No cracking

ASTM D2671 程度C

绝缘强度

IEC 60243

1 mm 180kV/cm

min. 3.5 mm

120kV/cm min.

体积电阻率

IEC 60093

1 x 1012Ω cm min.

电容率

IEC 60250

5 max.

吸水率

 在23℃±2℃温度下放置14天ISO 62 方法

0.5% max.

耐液体

7 days in transformer oil



at 23℃±2℃(VDE 0370) ISO 1817

抗张强度 ISO 37

14 MPa min.

拉伸强度ISO 37

300% min.

抗真菌

ASTM G21

通过等级1





绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
