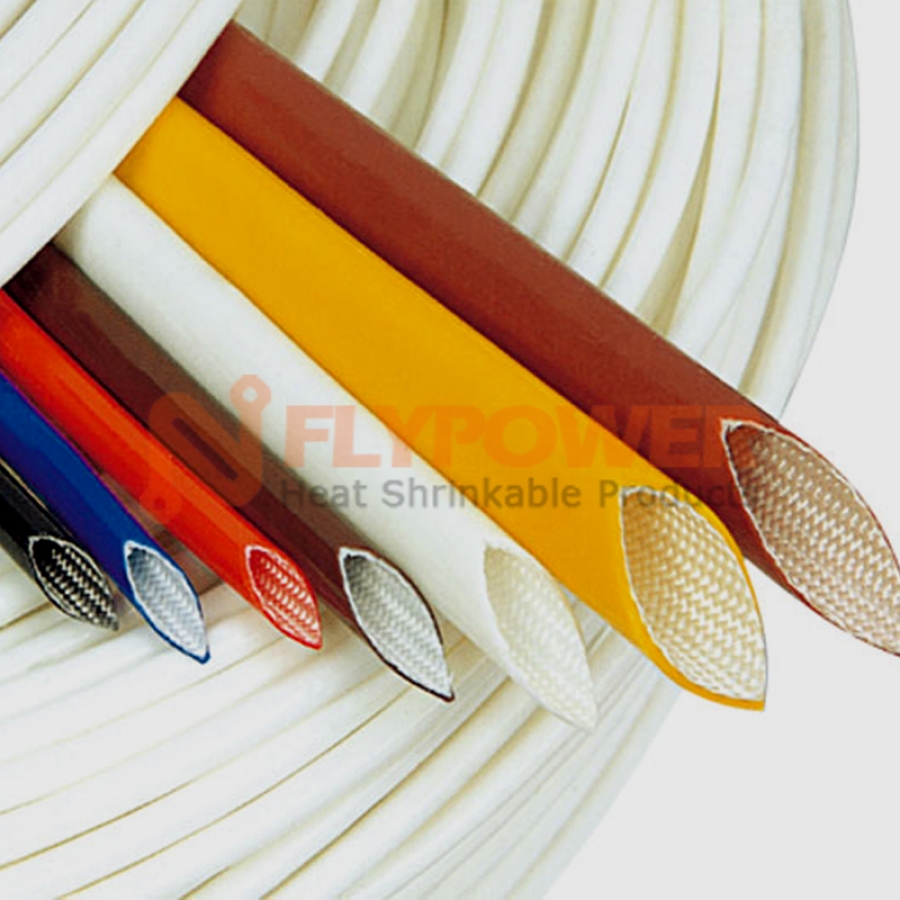

硅橡胶玻纤管 BH-SRT

硅橡胶玻纤管 BH-SRT
规格书下载: BH-SRT-CN.pdf
  • 产品应用:

    BH-SRT硅橡胶玻纤管广泛应用于 H&N 级汽车、造船、电机、家用电器、电热设备、特种灯具、电视及电子仪器的内部线束和绝缘保护。

  • 产品特性:

    BH-SRT-N(内纤外胶)—— 在紧密编织的玻纤套管外表上浸涂完整的硅树脂膜,经高温固化而成;

    BH-SRT-W(外纤内胶)—— 在硅橡胶管外表上编织紧密的玻纤套管。

  • 操作温度:

    -60°C~ +200°C;

  • 认证及标准:

    RoHS

  • 颜色: 白色, 其他定制颜色



BH-SRT-N

内径

(mm)

内径公差

(mm)

平均壁厚 (mm)

标准包装

1500V, 2500V

4000V

7000V

(M/卷)

0.5

0.5 ± 0.20

0.20 ± 0.05

0.40 ± 0.05

0.45 ± 0.05

100

1.0

1.0 ± 0.20

0.20 ± 0.05

0.40 ± 0.05

0.45 ± 0.05

100

1.5

1.5 ± 0.20

0.20 ± 0.05

0.40 ± 0.05

0.45 ± 0.05

100

2.0

2.0 ± 0.20

0.20 ± 0.05

0.40 ± 0.05

0.45 ± 0.05

100

2.5

2.5 ± 0.20

0.20 ± 0.05

0.40 ± 0.05

0.50 ± 0.05

100

3.0

3.0 ± 0.25

0.23 ± 0.05

0.40 ± 0.05

0.50 ± 0.05

100

3.5

3.5 ± 0.25

0.23 ± 0.05

0.45 ± 0.05

0.55 ± 0.05

100

4.0

4.0 ± 0.25

0.23 ± 0.05

0.45 ± 0.05

0.55 ± 0.05

100

4.5

4.5 ± 0.25

0.23 ± 0.05

0.45 ± 0.05

0.55 ± 0.05

100

5.0

5.0 ± 0.35

0.30 ± 0.05

0.45 ± 0.05

0.55 ± 0.05

100

6.0

6.0 ± 0.35

0.30 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

100

7.0

7.0 ± 0.50

0.35 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

50

8.0

8.0 ± 0.50

0.35 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

50

9.0

9.0 ± 0.50

0.35 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

50

10.0

10.0 ± 0.70

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

50

12.0

12.0 ± 0.70

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

13.0

13.0 ± 0.70

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

14.0

14.0 ± 0.70

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

15.0

15.0 ± 0.80

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

16.0

16.0 ± 0.80

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

17.0

17.0 ± 0.80

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

18.0

18.0 ± 0.80

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

19.0

19.0 ± 0.80

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

20.0

20.0 ± 0.80

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

30

BH-SRT-W

 内径

(mm)

内径公差

(mm)

平均壁厚 (mm)

Package

1500V, 2500V

4000V

7000V

(M/Spool)

1.0

1.0 ± 0.15

0.20 ± 0.05

0.40 ± 0.05

0.45 ± 0.05

100

2.0

2.0 ± 0.15

0.20 ± 0.05

0.40 ± 0.05

0.45 ± 0.05

100

3.0

3.0 ± 0.15

0.23 ± 0.05

0.40 ± 0.05

0.50 ± 0.05

100

4.0

4.0 ± 0.15

0.23 ± 0.05

0.45 ± 0.05

0.55 ± 0.05

100

5.0

5.0 ± 0.20

0.30 ± 0.05

0.45 ± 0.05

0.55 ± 0.05

100

6.0

6.0 ± 0.20

0.30 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

100

7.0

7.0 ± 0.20

0.35 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

50

8.0

8.0 ± 0.25

0.35 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

50

9.0

9.0 ± 0.25

0.35 ± 0.05

0.50 ± 0.05

0.60 ± 0.05

50

10.0

10.0 ± 0.25

0.43 ± 0.05

0.60 ± 0.05

0.60 ± 0.05

50







 性能

指标

试验方法

 耐电压(额定电压600V,A级)

平均值≥7000V,单个值>5000V



 耐电压(额定电压300V,B级)

平均值≥4000V,单个值>2500V



 热老化后耐电压(额定电压600V,A级)

平均值> 热老化前的50%

265℃×168h

 热老化后耐电压(额定电压600V,A级)

平均值> 2500V

265℃×168h

 冷弯柔性

不开裂

-10℃×1h

 水平燃烧

无火焰传播,不引燃棉花VW-1



 垂直燃烧

VW-1



 体积电阻率

≥1011 Ω.㎝



 耐水解性

不发粘、不变形、不软化











绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
