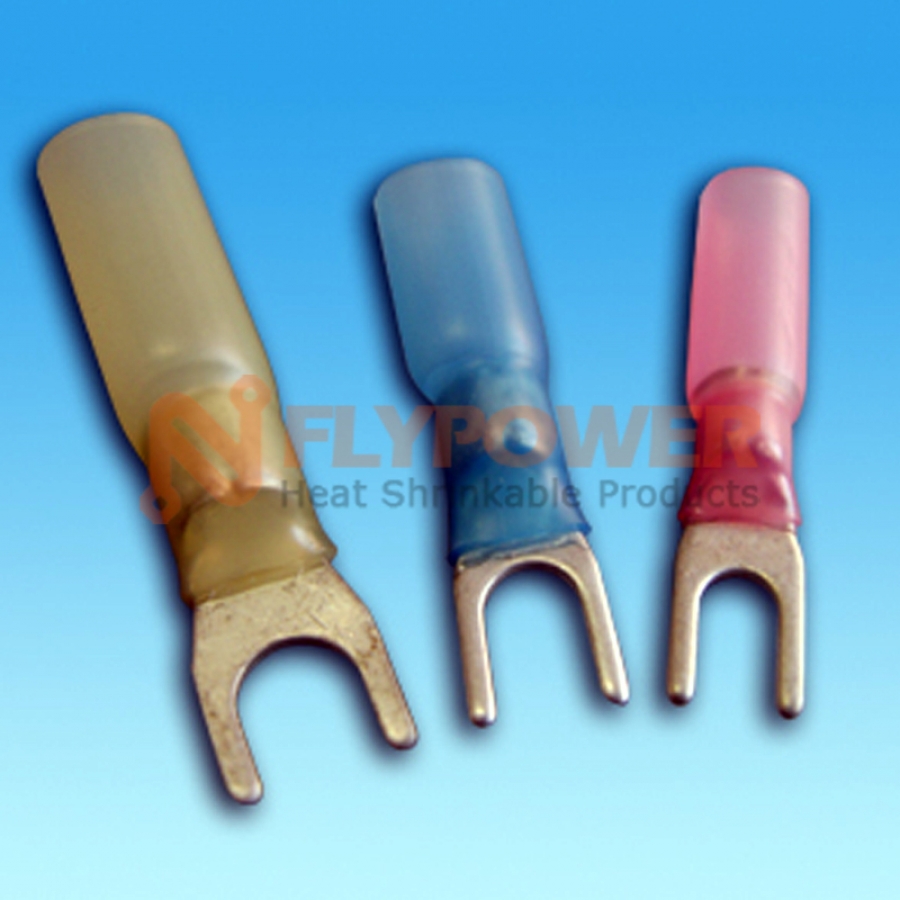

Y型热缩端子管 BH-YT
-
产品应用:
Y型热缩端子管 BH-YT由镀锡铜端子及双壁热缩套管构成，压接端子提供电线边接保护，双壁热缩套管提供电线的密封防水保护。双壁热缩套管以聚乙烯为原材料，内有一层热熔胶，加热收缩后对所保护的电线连接有极优良的密封、防水、绝缘作用。广泛用于电线连接的防水，防盐，防腐蚀，抗压，耐磨等防护，安装简便。
用途：线束加工、汽车附件安装、电线维修入维护、船用电线、潜水泵/钻井电机用电线、电线电缆连接。 -
产品特性:
收缩率 3:1;
最大电流：22-16 AWG/0.5-1.5 mm2：19A； 16-14AWG/1.5-2.5 mm2：27A；12-10AWG/4-6 mm2：48A
端子材质：黄铜
护套材质：耐高温热缩管
表面处理：镀锡。 -
操作温度:
操作温度： -55°C--- +125°C;
最高温度：150℃ 耐压300V -
认证及标准:
RoHS
- 颜色: 黄色, 红色, 蓝色
适用电线(mm2) 螺栓规格 尺寸(mm/inch) 护套颜色 包装 螺柱型号 d2 宽 长 0.5-1.5mm2 #4 3.2(. 126) 5.7（.224） 27.3（1.074） 红色 1000 #6 3.7(. 146) 6.4（.252） 27.7（1.090） 1000 #6 3.7(. 146) 5.7（.224） 27.3（1.074） 1000 #8 4.3( .169) 6.4（.252） 27.7（1.090） 1000 #8 4.3( .169) 7.2（. 283） 28.1（1.106） 1000 #10 5.3(. 209) 9.5（.374） 25.2（.992） 1000 1/4 6.4(. 252) 9.5（.374） 25.2（.992） 1000 1/4 6.4(. 252) 11.0（.433） 34.5（1.358） 1000 1.5-2.5 mm2 #4 3.2(. 126) 6.0（.236） 27.5（1.082） 蓝色 1000 #6 3.7(. 146) 6.4（.252） 27.7（1.090） 1000 #6 3.7(. 146) 6.0（.252） 27.5（1.082） 1000 #6 3.7(. 146) 7.2（.283） 28.1（1.106） 1000 #8 4.3(. .169) 6.8（.267） 27.7（1.090） 1000 #8 4.3(. .169) 7.2（.283） 28.1（1.106） 1000 #8 4.3(. .169) 8.0（.314） 28.5（1.112） 1000 #10 5.3(. 209) 8.5（.334） 28.5（1.112） 1000 #10 5.3(. 209) 9.5（.336） 29.2（1.149） 1000 1/4 6.4(. 252) 9.5（.336） 29.2（1.149） 1000 1/4 6.4(. 252) 11.0（.433） 34.5（1.358） 1000 4-6 mm2 #4 3.2(. 126) 5.8（.228） 32.9（1.295） 黄色 500 #6 3.7(. 146) 6.4（.252） 33.7（1.326） 500 #8 4.3(. .169) 7.2（.283） 33.7（1.326） 500 #10 5.3(. 209) 9.5（.374） 35.8（1.409） 500 1/4 6.4(. 252) 12.0（.472） 41.0（1.614） 500 1/4 6.4(. 252) 8.0（.314） 35.8（1.409） 500 5/16 8.4(. 332) 14.0（.551） 44.0（1.732） 500 3/8 10.0(.393) 18.0（.708） 46.5（1.830） 500 项目 典型数据 工作温度范围 -55℃至105℃ 热切通强度 70 1b 热老化 168小时，160℃后无裂开 绝缘强度 3．4KV 绝缘电阻 10兆欧姆
/AWG
(Pcs/袋)
22-16AWG
16-14AWG
12-10AWG
