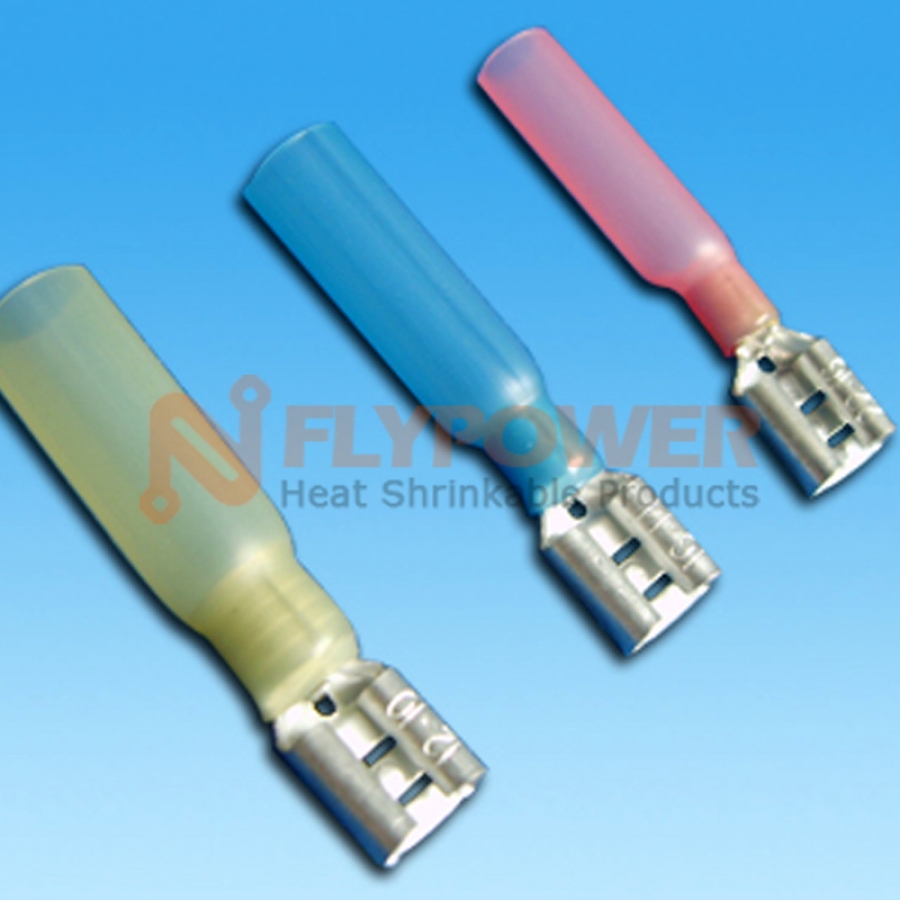

半绝缘热缩母端子管 BH-FMT

半绝缘热缩母端子管 BH-FMT
规格书下载: BH-FMT-CN.pdf
  • 产品应用:

    BH-FMT 半绝缘热缩母端子管由镀锡铜端子及双壁热缩套管构成,压接端子提供电线边接保护,双壁热缩套管提供电线的密封防水保护。用途:线束加工、汽车附件安装、电线维修入维护、船用电线、潜水泵/钻井电机用电线、电线电缆连接。

  • 产品特性:

    收缩率 3:1;
    最大电流:22-16 AWG/0.5-1.5 mm2:19A; 16-14AWG/1.5-2.5 mm2:27A;12-10AWG/4-6 mm2:48A
    端子材质:黄铜
    护套材质:耐高温热缩管
    表面处理:镀锡。

  • 操作温度:

    操作温度: -55°C--- +125°C;
    最高温度:150℃ 耐压300V

  • 认证及标准:

    RoHS

  • 颜色: 黄色, 红色, 蓝色



适用电线/AWG

插片规格

尺寸(mm/inch)

护套颜色

包装
(Pcs/袋)

外径

0.5-1.5mm2
22-16AWG

.020*.110(0.5*2.8)

3.2(.126)

27.0(1.062)

5.5(.216)

红色

1000

.032*.110 (0.8*2.8)

3.2(.126)

1000

.020*.187 (0.5*4.75)

5.0(.197)

1000

.032*.187(0.8*4.75)

5.0(.197)

1000

.032*.250(0.8*.635)

6.6(.260)

28.5(1.122)

1000

1.5-2.5mm2
16-14AWG

.020*.110 (0.5*2.8)

3.2(.126)

27.0(1.062)

6.0(.236)

蓝色

1000

.032*.110(0.8*2.8)

3.2(.126)

1000

.020*.187 (0.5*4.75)

5.0(.197)

1000

.032*.187 (0.5*4.75)

5.0(.197)

1000

.032*.250(0.8*6.35)

6.6(.260)

28.5(1.122)

1000

.032*.312(0.8*8.0)

8.2(.323)

33.5(1.318)

1000

4-6mm2
12-10AWG

.020*.187 (0.5*4.75)

5.0(.197)

29.0(1.141)

6.6(.259)

黄色

500

.032*.187(0.8*4.75)

5.0(.197)

500

.032*.250(0.8*6.35)

6.6(.260)

500

.048*.375(1.2*6.35)

8.2(.323)

36.0(.259)

500



绝缘,密封,连接,保护

热缩套管又名热收缩保护套管,为电线、电缆和电线端子提供绝缘保护。具有高温收缩、柔软阻燃、绝缘防蚀等,广泛用于各种线束、焊点、电感的绝缘保护和金属管、棒的防锈、防蚀等。

热缩管阻燃、绝缘、耐温性能,热缩套管是一种特制的聚烯烃材质热收缩套管。
